Шкафы ШМПГ для стабилизаторов напряжения и электрооборудования

шкаф монтажный

Что такое шкафы ШМПГ

ШМПГ (шкаф монтажный производственный группы) — это металлические корпуса, предназначенные для размещения электрических и электронных устройств. Их используют на промышленных объектах, в коммерческих и жилых зданиях для защиты оборудования от пыли, влаги и механических повреждений.

Основные сферы применения:

Установка стабилизаторов напряжения
Размещение блоков питания и контроллеров
Монтаж коммутационных аппаратов (автоматов, УЗО)
Защита измерительных приборов и реле

Конструктивные особенности шкафов ШМПГ

Шкафы изготавливаются из холоднокатаной листовой стали толщиной 1,5–2 мм. Корпус имеет сварную или сборную конструкцию. В зависимости от модели предусмотрены:

Двустороннее или одностороннее открывание дверей
Съемные боковые и задние панели
Перфорированные или сплошные полки
Дин-рейки для крепления модульного оборудования
Уплотнители из вспененного полиуретана

Степень защиты обычно составляет IP54 (защита от пыли и водяных брызг) или IP31 (от крупных частиц и капель). Для уличной установки доступны модели с IP65.

Размерный ряд и варианты исполнения

Наиболее популярные размеры (высота×ширина×глубина, мм):

Типоразмер	Внешние размеры, мм	Рекомендуемая нагрузка
ШМПГ-300×200×150	300×200×150	до 5 кг
ШМПГ-400×300×200	400×300×200	до 15 кг
ШМПГ-600×500×250	600×500×250	до 30 кг
ШМПГ-800×600×300	800×600×300	до 50 кг
ШМПГ-1000×800×350	1000×800×350	до 80 кг
ШМПГ-1200×1000×400	1200×1000×400	до 120 кг

Глубина шкафа — критический параметр при установке стабилизатора напряжения. Большинство бытовых и промышленных стабилизаторов имеют глубину 200–400 мм. Для надежного закрывания двери и обеспечения вентиляции рекомендуется выбирать шкаф с глубиной на 50–100 мм больше габарита стабилизатора.

Материалы и покрытие

Корпус и дверь шкафа покрываются полимерно-порошковой краской. Стандартный цвет — светло-серый (RAL 7035) или белый (RAL 9003). По заказу доступны другие оттенки. Покрытие устойчиво к коррозии, механическим царапинам и воздействию масел.

Для монтажа тяжелых стабилизаторов (от 20 кг) предусмотрены усиленные монтажные панели или крепежные уголки. В комплекте обычно идут:

Замок с ключом или ручка с накладкой
Заземляющая шина
Пластиковые вводы для кабелей (сальники)

Установка стабилизатора напряжения в шкаф ШМПГ

Стабилизаторы напряжения выделяют тепло при работе. При размещении внутри закрытого шкафа необходимо соблюдать правила:

Вентиляционные зазоры — расстояние от стенок стабилизатора до стенок шкафа должно быть не менее 50 мм сверху и снизу, по 30 мм с боков.
Принудительное охлаждение — для стабилизаторов мощностью более 3 кВт рекомендуется устанавливать вентилятор на дверцу или стенку шкафа.
Расположение — тяжелые стабилизаторы лучше крепить на нижнюю панель или на монтажную пластину с усилением.
Защита от перегрева — внутри шкафа желательно разместить термостат, отключающий стабилизатор при превышении температуры +50°C.

Пример размещения стабилизатора мощностью 5 кВт

Габариты типового релейного стабилизатора: 300×200×150 мм. Вес около 8 кг. Для него подойдет шкаф ШМПГ-400×300×200. Стабилизатор крепится на дин-рейку через переходные кронштейны или на монтажную панель. Снизу оставляется место для подвода кабелей.

Особенности выбора шкафа для разных типов стабилизаторов

Разные типы стабилизаторов предъявляют неодинаковые требования к месту установки.

Релейные и электромеханические — выделяют умеренное тепло, но могут создавать вибрацию. Шкаф должен иметь резиновые амортизаторы на ножках.
Инверторные — самые компактные, но чувствительны к перегреву. Требуют активного охлаждения при мощности выше 2 кВт.
Тиристорные (симисторные) — выделяют много тепла. Шкаф должен иметь перфорированные дверцы или вентиляционные решетки площадью не менее 20% от площади поверхности.

Монтаж дополнительного оборудования в шкафу со стабилизатором

В одном шкафу ШМПГ со стабилизатором часто размещают и другую аппаратуру. Важно соблюдать электромагнитную совместимость и тепловой режим.

Рекомендации по компоновке:

Стабилизатор устанавливается в нижней части шкафа (тяжелее и греется).
Автоматические выключатели и УЗО — на дин-рейках в верхней или средней части.
Слабые цепи (датчики, контроллеры) прокладываются отдельно от силовых проводов стабилизатора.
Если стабилизатор создает электромагнитные помехи, следует использовать экранированные кабели и ферритовые фильтры.

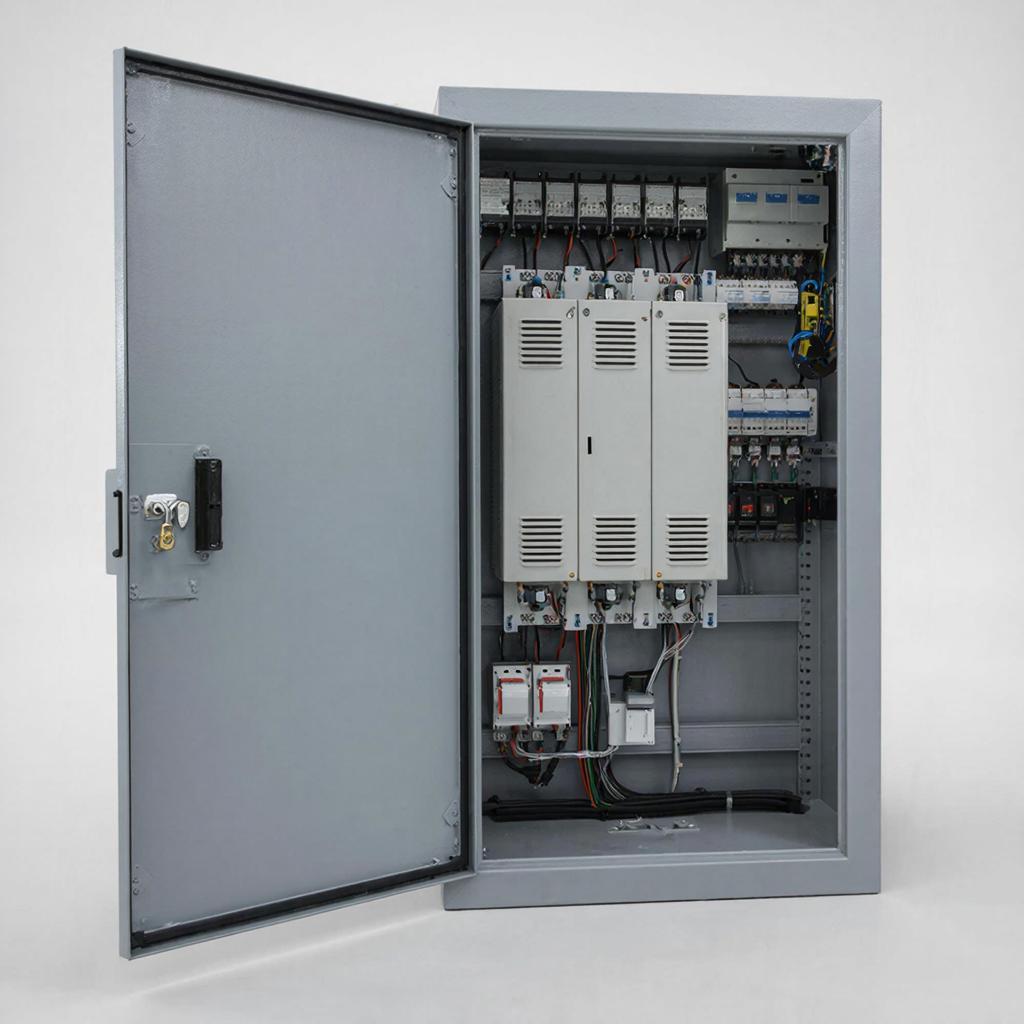

Шкафы выпускаются с перфорированными дверцами и дополнительными вентиляционными окнами — это идеальное решение для сборки «щита со стабилизатором».

Степень защиты и условия эксплуатации

При выборе шкафа для стабилизатора напряжения обратите внимание на условия, в которых будет работать оборудование.

Условия	Рекомендуемая степень защиты	Дополнительные меры
Отапливаемое помещение (дом, офис)	IP31 или IP41	—
Неотапливаемый склад, цех	IP54	Обогреватель при отрицательных температурах
Улица под навесом	IP65	Защита от прямых солнечных лучей
Улица открыто	IP66	Козырек, дренажные отверстия

Стабилизаторы напряжения имеют собственный рабочий температурный диапазон (обычно от -20°C до +40°C). Шкаф не должен его сужать. Если стабилизатор устанавливается на улице в шкафу ШМПГ, зимой внутри может быть холоднее, чем снаружи из-за отсутствия солнечного прогрева. В таких случаях используют нагреватели с термостатом.

Преимущества использования шкафов ШМПГ

Широкий типоразмерный ряд — можно подобрать корпус точно под габариты стабилизатора.
Качественная оцинковка и порошковая покраска — устойчивость к ржавчине.
Возможность заказа нестандартных размеров (высоты, глубины, ширины).
Наличие сертификатов и испытаний на виброустойчивость.
Комплектация замками, ручками, монтажными панелями — не нужно докупать отдельно.
