Провод СИП, силовые кабели, изоляторы и муфты: особенности и применение в электросетях

Провод СИП

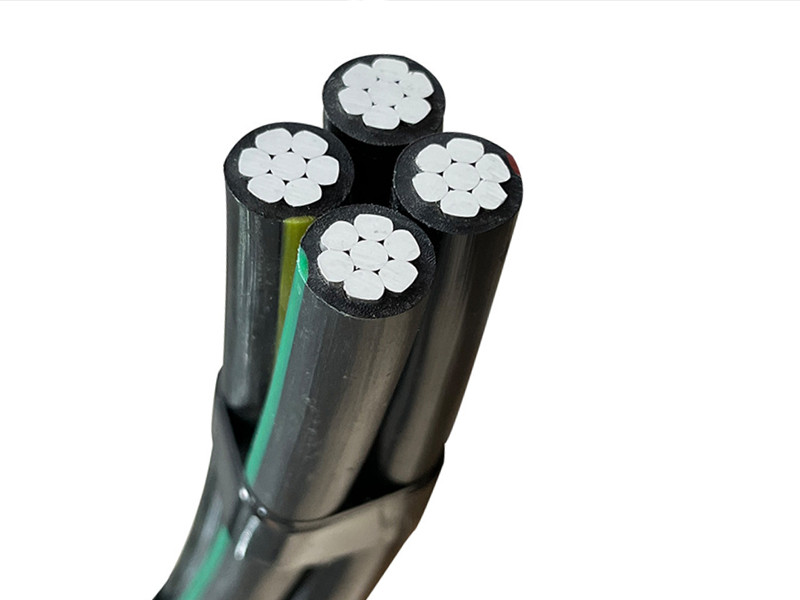

Самонесущий изолированный провод (СИП)

СИП представляет собой современную альтернативу голым проводам воздушных линий. Основное отличие - наличие изоляции из светостабилизированного полиэтилена, что делает монтаж безопаснее и проще.

Основные типы СИП:

• СИП-1 - с неизолированной несущей нейтралью, применяется для магистральных линий
• СИП-2 - с изолированной несущей жилой, для районов с загрязненной атмосферой
• СИП-3 - одножильный провод с усиленной изоляцией, для ЛЭП до 35 кВ
• СИП-4 - без несущей жилы, все проводники равноправны

Преимущества использования СИП:

• Снижение потерь электроэнергии на 30-40% по сравнению с голыми проводами
• Минимальное расстояние между фазами (15-20 см вместо 60-100 см)
• Устойчивость к короткому замыканию при схлестывании
• Срок службы 40-50 лет

Силовые кабели для стационарной прокладки

Для подземной и внутренней прокладки используют кабели с различными типами изоляции:

Популярные марки кабелей:

• ВВГ - с ПВХ изоляцией, для сухих и влажных помещений
• АВБбШв - алюминиевые жилы с бронезащитой, для подземной прокладки
• ПвП - с изоляцией из сшитого полиэтилена, для сетей до 330 кВ
• КГ - гибкий кабель для подвижного подключения

Изоляторы для воздушных линий

Изоляторы выполняют две основные функции: электрическую изоляцию и механическое крепление проводов. Различают несколько типов:

Основные виды изоляторов:

• Штыревые фарфоровые - для ЛЭП до 35 кВ
• Подвесные стеклянные - собираются в гирлянды для высоковольтных линий
• Полимерные - легкие и устойчивые к вандализму
• Станционные - для крепления шин в распределительных устройствах

Критерии выбора изоляторов:

• Номинальное напряжение
• Механическая нагрузка
• Условия эксплуатации (загрязненность, климат)
• Стойкость к импульсным перенапряжениям

Кабельные муфты и их назначение

Муфты обеспечивают герметичное соединение кабелей и подразделяются на:

Типы кабельных муфт:

• Соединительные - для стыковки двух кабелей
• Ответвительные - для создания отводов от магистрали
• Концевые - для перехода с кабеля на воздушную линию
• Стопорные - для предотвращения стекания пропиточного состава

Современные технологии монтажа:

• Термоусаживаемые муфты - усадка при нагреве строительным феном
• Холодноусаживаемые - растягиваются и фиксируются на кабеле
• Заливные - заполняются компаундом после установки

Ошибки при монтаже муфт:

• Недостаточная зачистка изоляции
• Неправильный выбор геометрии усадки
• Нарушение технологии герметизации
• Игнорирование контроля качества соединения

Правильный выбор проводов СИП, силовых кабелей, изоляторов и муфт определяет надежность и долговечность электросетей https://kompleksenergo.ru/. Для каждого объекта нужно подбирать компоненты с учетом напряжения, условий эксплуатации и требований к монтажу. Современные материалы позволяют создавать системы с минимальными потерями и максимальным сроком службы.
