Обогрев кровли и водостоков греющим кабелем: монтаж, расчет мощности и защита стабилизатором

Обогрев кровли и водостоков греющим кабелем

Как работает система обогрева кровли

Греющий кабель превращает электрическую энергию в тепло, которое растапливает снег и лед на крыше и в водостоках. Система предотвращает образование сосулек и ледяных пробок, которые могут повредить кровлю и создать опасность для людей.

Основные элементы системы антиобледенения:

• Греющий кабель — основной нагревательный элемент
• Система управления — терморегулятор и датчики
• Распределительные коробки — для соединения кабелей
• Силовая проводка — питание от электросети
• Защитная аппаратура — УЗО и автоматические выключатели

Типы греющих кабелей для кровли

Резистивные кабели

Имеют постоянное сопротивление по всей длине и выделяют одинаковое количество тепла на каждом участке.

Преимущества:

• Простая конструкция
• Низкая стоимость
• Стабильная теплоотдача

Недостатки:

• Фиксированная длина секций
• Нельзя укорачивать или наращивать
• Возможен перегрев при перехлесте

Саморегулирующиеся кабели

Меняют теплоотдачу в зависимости от температуры окружающей среды.

Преимущества:

• Автоматически регулируют мощность
• Можно резать на участки нужной длины
• Не перегреваются при перехлестах
• Экономят электроэнергию

Недостатки:

• Высокая стоимость
• Ограниченный срок службы матрицы
• Высокие пусковые токи

Расчет мощности системы обогрева

Мощность кабеля зависит от климатической зоны, типа кровли и материала водостоков.

Элемент системы	Мощность на метр	Температура включения
Водосточные трубы	30-40 Вт/м	+3°C
Желоба	30-35 Вт/м	+3°C
Край кровли	250-300 Вт/м²	-5°C
Ендовы	300-350 Вт/м²	-5°C

Пример расчета для стандартного дома:

• Длина желобов: 40 метров × 35 Вт/м = 1400 Вт
• Длина водосточных труб: 20 метров × 40 Вт/м = 800 Вт
• Площадь края кровли: 5 м² × 280 Вт/м² = 1400 Вт
• Общая мощность: 3600 Вт
• Запас 20%: 3600 × 1,2 = 4320 Вт

Схема монтажа греющего кабеля

Водосточные желоба

Кабель укладывается в одну или две нитки по дну желоба. Для желобов шириной более 150 мм рекомендуется укладка в две нитки.

Водосточные трубы

В каждой трубе обязательно прокладывается нагревательная секция. Для труб диаметром до 100 мм достаточно одной нитки, для больших диаметров — две нитки.

Края кровли

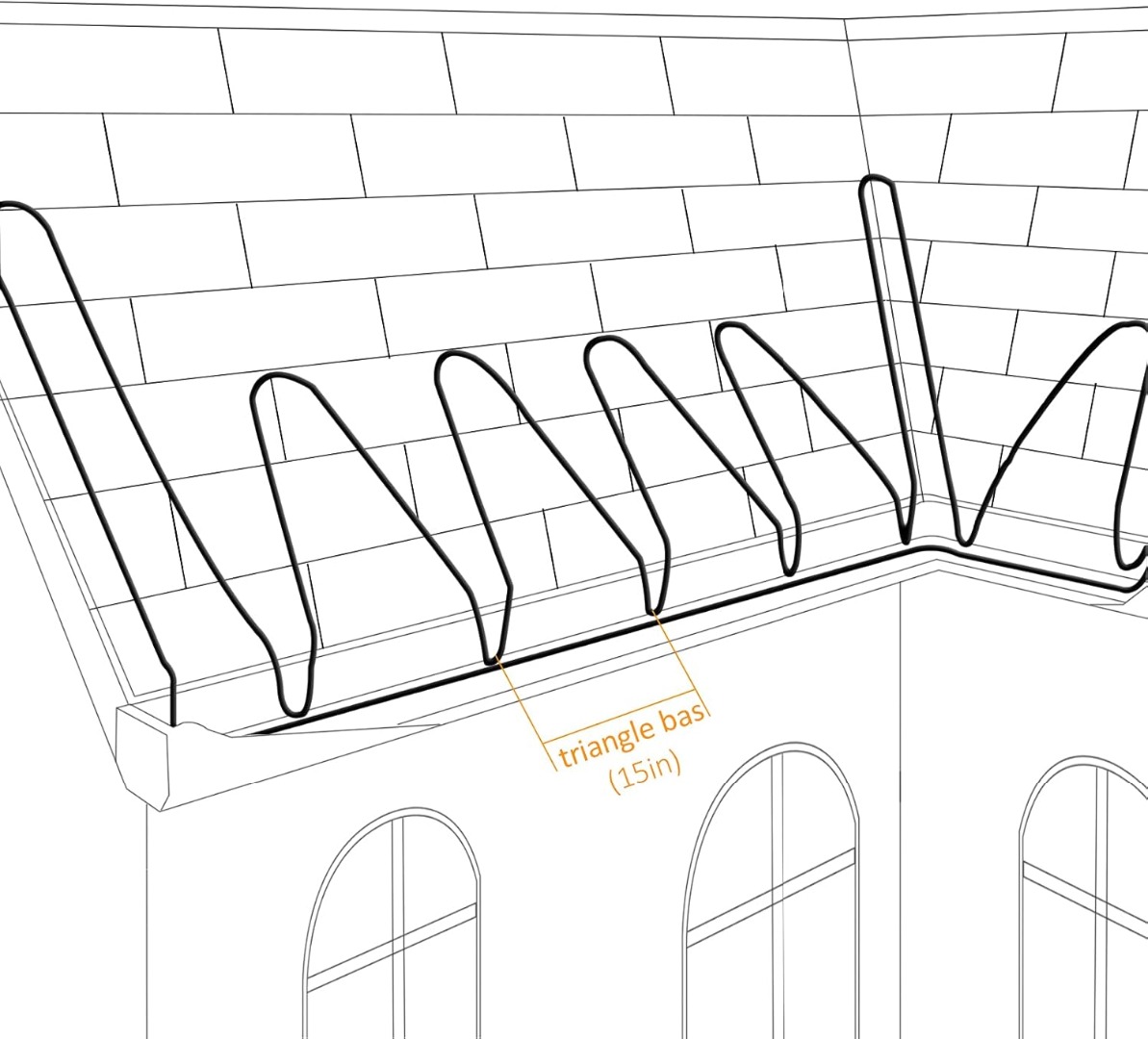

На скатных крышах кабель укладывается змейкой с шагом 30-50 см. Высота змейки зависит от количества снега в регионе.

Ендовы и примыкания

В этих местах скапливается больше всего снега, поэтому здесь требуется повышенная мощность обогрева.

Система управления обогревом

Для экономии электроэнергии при обогреве кровли и водостоков греющим кабелем система должна работать только тогда, когда есть риск образования наледи.

Терморегуляторы

• Простые термостаты — включают обогрев при заданной температуре
• Метеостанции — учитывают температуру и влажность
• Программируемые контроллеры — позволяют настраивать график работы

Датчики

• Температурные датчики — монтируются на северной стороне крыши
• Датчики влажности — определяют наличие воды в желобах
• Датчики осадков — реагируют на снег и дождь

Зачем системе обогрева нужен стабилизатор напряжения

Греющий кабель — резистивная нагрузка: его мощность зависит от квадрата напряжения. При повышенном напряжении кабель выделяет больше тепла, чем рассчитано, при пониженном — меньше, и система может не успевать растапливать лёд. Зимой в загородных сетях напряжение чаще всего проседает именно вечером, когда включаются обогреватели и котлы соседей, — то есть тогда, когда антиобледенение нужнее всего.

Стабилизатор решает несколько задач:

• держит расчётную мощность кабеля — тепловыделение не падает при просадках и не растёт при скачках;
• защищает терморегулятор и датчики — электроника управления чувствительна к перепадам напряжения;
• снижает риск перегрева резистивных секций при повышенном напряжении.

Как подобрать стабилизатор для греющего кабеля

Для резистивного кабеля мощность в ваттах практически равна полной мощности в вольт-амперах, поэтому расчёт простой:

1. Сложите мощность всех секций кабеля по паспорту или по расчёту из таблицы выше.
2. Если используется саморегулирующийся кабель, учтите пусковой ток при включении на морозе — он выше номинального, точное значение указывает производитель кабеля.
3. Прибавьте мощность терморегулятора и другой нагрузки, если она питается от того же стабилизатора.
4. Добавьте запас 20–30%: у релейных стабилизаторов допустимая мощность снижается, когда входное напряжение сильно проседает.

Для примера расчёта выше (около 4,3 кВт с запасом 20%) подойдёт однофазная модель на 8000 ВА, например Энергия АСН-8000 или гибридный Энергия СНВТ Hybrid-8000 с точностью выхода ±3%. Для системы до 3,5 кВт достаточно 5000 ВА — Энергия АСН-5000 или Энергия Voltron 5000(HP) с широким входным диапазоном 95–280 В для сетей с глубокими просадками.

Где установить стабилизатор

Стабилизатор ставят не на улице, а рядом со щитом управления обогревом — в доме, техническом помещении или утеплённом щитке. Важно, чтобы температура в месте установки не выходила за рабочий диапазон из паспорта: например, у Энергия АСН-5000 и АСН-8000 это −20…+40 °C, у Voltron 5000(HP) — −30…+40 °C, у моделей Hybrid — −5…+40 °C. Для неотапливаемого помещения выбирайте модель с подходящим нижним пределом.

Однофазный или трёхфазный

Если дом подключён к трёхфазной сети, а мощность обогрева большая, секции кабеля распределяют по фазам и ставят однофазный стабилизатор на каждую фазу либо один трёхфазный стабилизатор 380 В. Как считать общую нагрузку дома вместе с обогревом, описано в статье «Как рассчитать мощность стабилизатора», а различия типов стабилизаторов — в материале «Электромеханический или релейный, а может электронный?».

Монтаж и подключение системы

Этапы монтажа:

1. Разметка трасс прокладки кабеля
2. Установка крепежных элементов
3. Укладка и фиксация греющего кабеля
4. Монтаж распределительных коробок
5. Установка датчиков температуры и влажности
6. Подключение к щиту управления
7. Монтаж стабилизатора напряжения
8. Пусконаладочные работы и тестирование

Ошибки при монтаже:

• Перехлест резистивного кабеля
• Недостаточная мощность в критических зонах
• Отсутствие УЗО и заземления
• Неправильное расположение датчиков
• Стабилизатор без запаса мощности или установленный в месте с неподходящей температурой

Эксплуатация и обслуживание

Система требует минимального обслуживания, но нуждается в регулярной проверке.

• Осмотр кабеля перед началом зимнего сезона
• Очистка желобов и водостоков от листьев
• Проверка креплений после сильного ветра
• Контроль работы датчиков и терморегулятора
• Проверка напряжения на входе стабилизатора

Что важно запомнить

Мощность антиобледенения считают по длине желобов и труб и площади проблемных зон кровли, а управление — терморегулятором или метеостанцией, чтобы кабель работал только при риске наледи. В сети с перепадами напряжения систему подключают через стабилизатор с запасом 20–30% по мощности, установленный в помещении с подходящей температурой. Монтаж силовой части, УЗО и подключение к щиту выполняет электрик.

Вопросы и ответы

Нужен ли стабилизатор для греющего кабеля на крыше?

Да, если напряжение в сети нестабильно. Мощность резистивного кабеля сильно зависит от напряжения: при просадке он греет хуже, при скачке — сильнее расчётного, а электроника управления страдает от перепадов.

Какой мощности нужен стабилизатор для обогрева кровли 3 кВт?

Обычно однофазная модель от 5000 ВА. К мощности кабеля прибавляют запас 20–30% и учитывают пусковой ток саморегулирующегося кабеля на морозе.

Можно ли установить стабилизатор для обогрева кровли на улице?

Нет, его ставят в доме, техническом помещении или утеплённом щитке. Температура в месте установки должна укладываться в рабочий диапазон из паспорта модели.

Какой тип стабилизатора выбрать для антиобледенения?

Чаще берут релейный: он быстро реагирует на перепады и недорог. Если нужна высокая точность выходного напряжения, рассматривают гибридные модели с точностью ±3%.

Что делать, если мощность обогрева больше 8 кВт?

Распределить секции кабеля по фазам и поставить стабилизатор на каждую фазу или один трёхфазный стабилизатор. Схему подключения должен выбрать электрик.
